GRAUPNER Mini-Discus 2c EP

Du jouet de vol libre pour enfants au mini planeur rc électrifié pour grands enfants


Eric SCHEIDECKER
02/05/2008

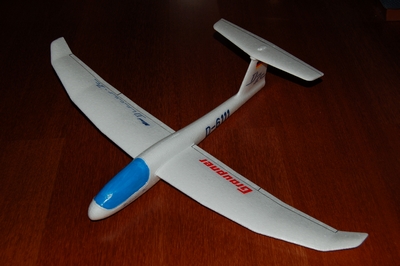

Caractéristiques techniques du Mini Discus 2c de GRAUPNER
  • Envergure, env.                                650mm
  • Longueur, env.                                 450mm
  • Surface de l’aile, env.                      5.4 dm2
  • Surface du stabilisateur                   1.1 dm2
  • Surface totale, env.                          6.5 dm2
  • Poids en ordre de vol                       85 g
  • Charge                                             13 g/dm2
Caractéristiques techniques du Mini Discus 2c de GRAUPNER, RC avec propulsion électrique
  • Envergure, env.    650mm
  • Longueur, env.   450mm
  • Surface de l’aile, env.   5.4 dm2
  • Surface du stabilisateur   1.1 dm2
  • Surface totale, env. 6.5 dm2
  • Moteur Brushless 5 g
  • Servos x2   8 g
  • Recepteur synth  8 g
  • Variateur 6A  6 g
  • Lipo 250 mAh  16 g
  • Hélice Graupner CAM
  • Speed  4x3
  • Poids en ordre de vol  116 g
  • Charge     17,8 g/dm2
Nous avons aussi une version longue durée:
  • Lipo 400 mAh 30g
  • Poids en ordre de vol 130g
  • Charge   20 g/dm2

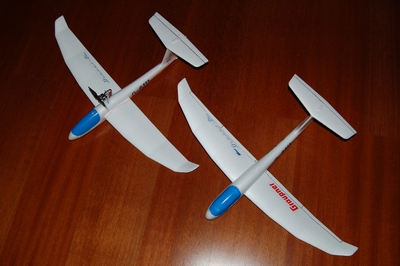

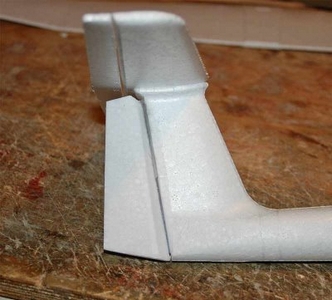

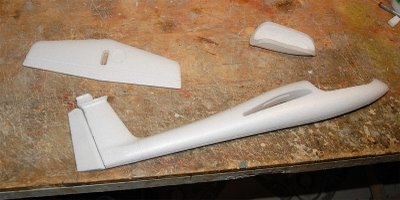

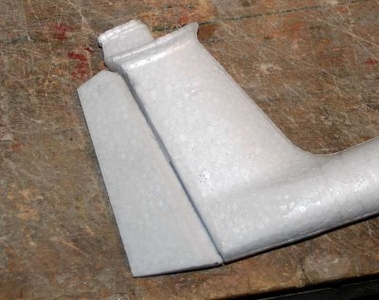

La construction:Découpe de la dérive, et de la profondeur

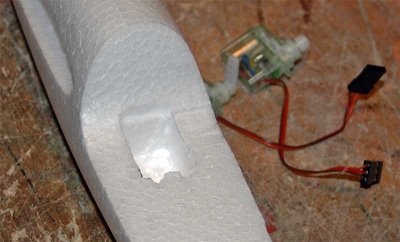

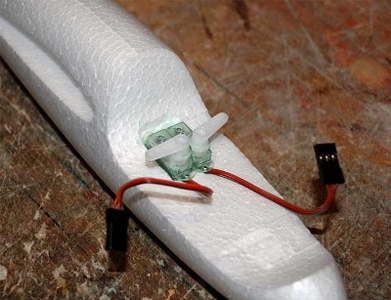

Fraisage du fuselage à la Dremel pour les servos

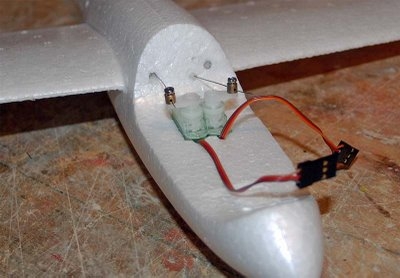

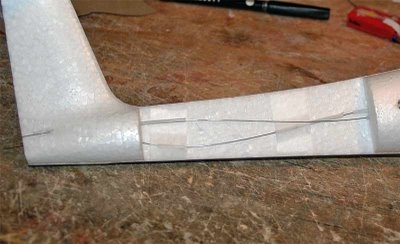

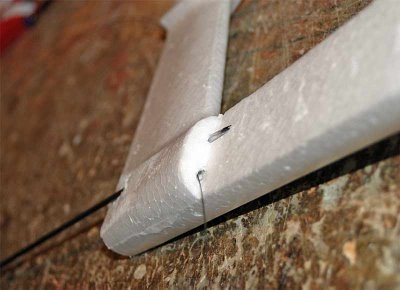

Il faut maintenant passer les commandes de la dérive et de la profondeur, pou cela nous avons plusieurs solutions, soit on découpe le fuselage sur toute la longueur, soit l’on découpe uniquement la partie entre l’aile et la queue. On perce avec une aiguille de 2mm de diametre. Les commandes sont en corde à piano de 0.3 mm.

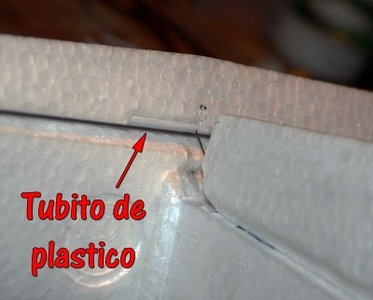

On place des petits morceaux de tube en plastique pour guider les commandes

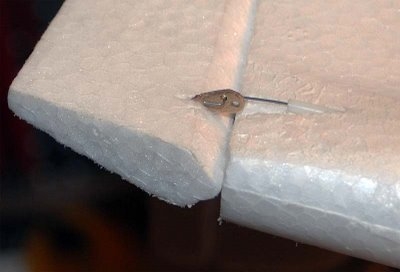

Pour la profondeur on colle simplement un morceau de tube et on plie la corde à piano a 90º. Pour la dérive, un petit morceau de contre plaqué de 0.3 mm.

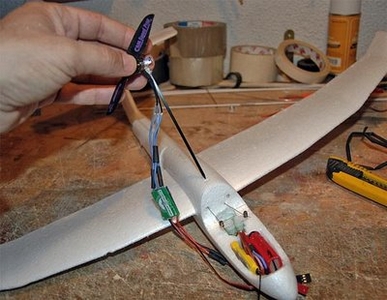

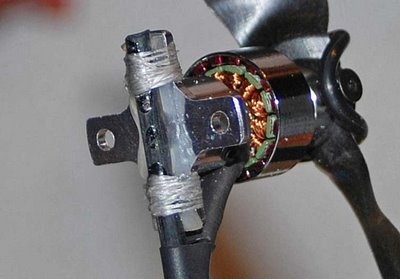

Le moteur est installé sur un tige en carbonne de 3 mm, qui est litérallement plantée dans le fuselage puis collée

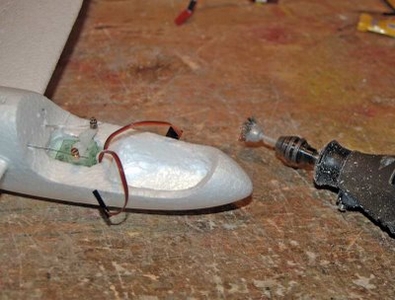

On passe les cables par une petite ouverture que l’on refermera ensuite Maintenant, à l’aide de la Dremel on vide la partie avant de fuselage pour instaler le reste de la radio, recepteur, variateur et lipo.



On vide également l’interieur de la cabine, pour ne garder uniquement qu’une épaisseur de plus ou moins 2-3 mm.

Avec la radio installé, il faut vérifier le bon fonctionnement des gouvernes avant de recoller la partie du fuselage. Il faut penser a faire de la place dans la partie à coller por le passage des commandes..

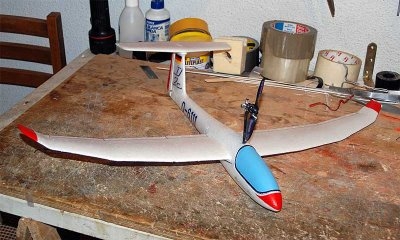

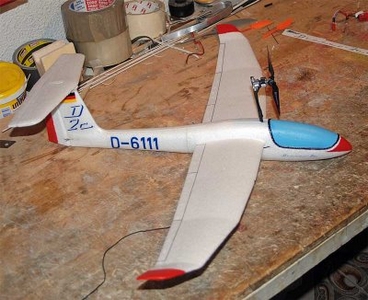

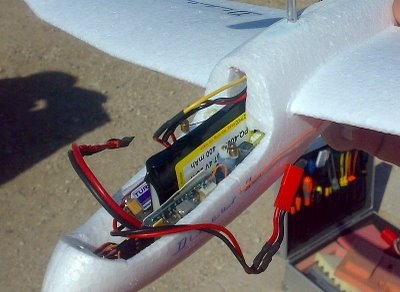

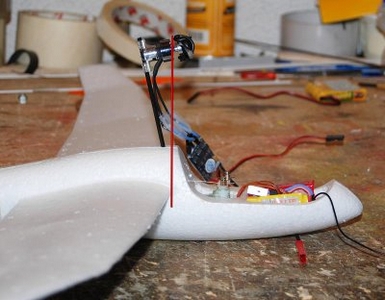

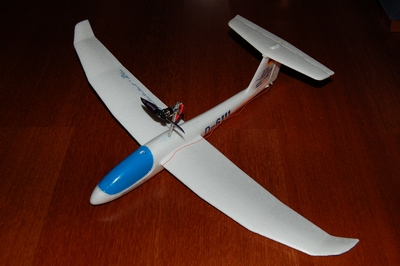

Et voici la configuration finale avec une lipo 2S 250 mA.



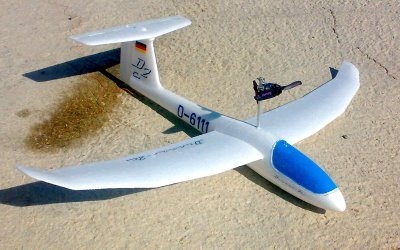

Pour les premiers essais nous avons utilisé la version avec lipo 2S 400mAh, la principale difference est que la lipo est logée verticalment entre les 2 servos, longueur du pack oblige.

Nous avons équilibré le Mini Discus a 1/3 du bord d’attaque, sur l’origine le CG se trouve plus ou moins à la moitié de la corde ( localisé sur les marques laissées par le moule de l’aile ). Le Mini Discus 2c se comporte trés bien même avec un vent de 5,8 Km/h, il est trés rapide, mais l’on peut voler tranquilement à 1/5 de la puissance. Il plane aussi trés bien. Avec une conso de 1,5A à 100% nous avons réalisé un vol de plus de 30 minutes. Pour plus de détails sur la construction et les prochains vols voir notre blog, en espagnol:

Une petite Vidéo peut être visionner ici et

imagen imagen imagen
imagen imagen imagen
imagen imagen imagen
