A l’heure de publier cette article, nous sommes en plein hivers et nos planeurs sont bien au chaud dans l’atelier. C’est à cette période que bien souvent nos pensées sont très agitées à l’idée de ce que l’ont pourrait bien construire ou acquérir pour la saison prochaine. Le sofware que je vais vous présenter ici pourrait bien vous être très utile , qu’il s’agisse de concevoir la huitième merveille du monde, de la construire ou de l’acheter.
Profili V2 est l’évolution d’un soft écrit il y a déjà quelques années par Stephano Duranti et que certain d’entre vous connaisse probablement déjà.
La nouvelle version de ce programme consiste en une impressionnante base de donnée de profils (+de 2200 à l’heure actuelle) et permet de nombreuses fonctions, d’édition, de création et de modification de profil, d’impression de nervures et de gabarits mais surtout l’édition et le calcul de polaires et ce, même pour les profils de votre conception.
Sans vouloir faire une liste exhaustive des possibilité de ce programme, je vous propose d’en évoquer les principales et de les illustrer par 2 exemples d’application.
La database :
Comme évoqué plus haut, elle est composé de +-2200 profils.
L’importation et l’exportation de nouveau profil est facilitée par l’emploi de format courrant : .dat, .cor, .bmp,. tif, etc.
La gestion de cette banque de donnée et la recherche d’un profil particulier sont très aisés grâce à des outils tels que la recherche filtrée par nom, par épaisseur relative, par cambrure etc.

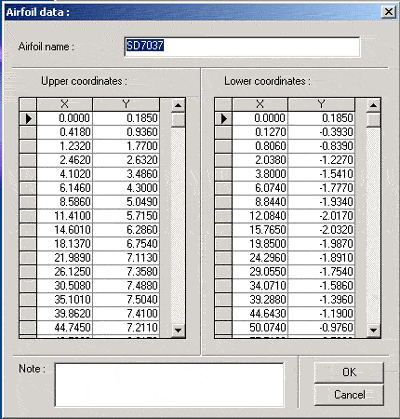

Un autre outil intéressant pour la sélection de profils est la possibilité d’éditer une liste des profils dont les caractéristiques se rapprochent le plus d’un profil de référence de votre choix. Cf. ex. SD 7037 vue1.
 |
 |
Une comparaison graphique de plusieurs profil est également possible à l’écran. Cf. vue3.
 |
Modification de profils existant et conception de nouveau profils :
Les outils de conception de nouveaux profils ne manquent pas : il est par exemple possible de mélanger 2 profils par interpolation, de modifier la cambrure et l’épaisseur manuellement à la souris ou de façon chiffrée, d’utiliser la distribution de cambrure d’un profil et de l’imposer à la distribution d’épaisseur d’un autre.
Il est également possible de changer l’épaisseur du bord de fuite ou le rayon d’un bord d’attaque.
L’ensemble de ces outils vous permettent d’ à peu près tout faire en terme de création de nouveaux profils.
Edition de polaires :
Créer un nouveau profil c’est bien beau, me direz-vous. Mais comment en connaître la qualité et les performance ?
Et bien c’est là que réside la magie de Profili V2.
Au travers des outils d’édition de polaires, vous allez pouvoir comparer les performances de votre bébé avec celles de profils de références de votre choix.
Vous pourriez ainsi par exemple comparer les courbes CL/CD, CL(alfa),Cd(alfa),CL/CD(alfa) Cm (alfa) des différents profils en fonction du nombre de Re de votre choix.
Ou vous pouvez éditer les polaires d’un profil pour différent Re sur un même graphique.
Pour le calcule des différentes polaires, ProfiliV2 fait appel au code X-Foil de M. Drela. Si ProfiliV2 ne permet pas encore toutes les fonctions d’ X-Foil, il présente l’intérêt d’une interface beaucoup plus conviviale et d’un apprentissage instinctif.
Voire exemple1
Impression
de gabarits de découpe et de nervures :
Voire exemple2
Illustration par l’exemple :
Afin de vous donner un aperçu plus concret de l’utilisation de ProfiliV2, je vous propose de me suivre au travers de 2 petits exemples :
1-estimation des performances et aide à la compréhension des choix de conception d’un modèle du commerce
2-dessin des gabarits de découpe d’une aile de combat et des nervures d’une aile en structure
Exemple1 :
Au salon de Prague cette année était exposée une superbe nouveauté de la firme Valenta Models : un planeur de performance très typé F3B/F3J mais d’une envergure de 4m et doté d’un stab en croix. La géomètrie et la qualité de finition (en très nette hausse depuis quelque temps chez Valenta) de ce modèle m’ont tout de suite beaucoup plus. Quelques chose cependant me surprenait : la combinaison de profil choisie, me paraissait étrange. Ces 2 profils , le SD7037 et le MH32,si ils sont reconnus pour leurs nombreuses qualités, n’en sont pas moins très différents ,d’après mon expérience, quant à leur comportement en vol.
Voulant en savoir plus, c’est grâce à Profili V2 que je me suis fait une opinion plus nuancée sur ce choix.
Ma première démarche à été de créer par mixage des 2 profils de base le profil hybride SD7037/MH32 MIX50% :cf. vue 4
Ce profil correspond donc au profil présent au milieu du panneau d’aile dont l’emplanture serait le SD 7037 et le saumon le MH32.
 |

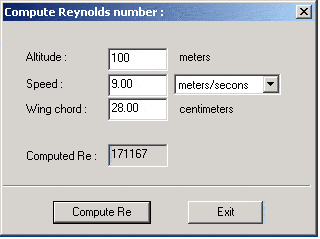

Ensuite afin de déterminer la qualité de l’écoulement et le nombre de Re de référence pour faire ma comparaison, j’ai estimé la vitesse de vol du planeur à finesse max à 9m/s (36km/h) ce qui pour une corde de 280mm un Re de +-170000
Cf. vue 5
 |

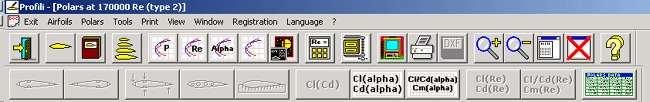

Profili Me permet ensuite d’éditer les polaires suivante :

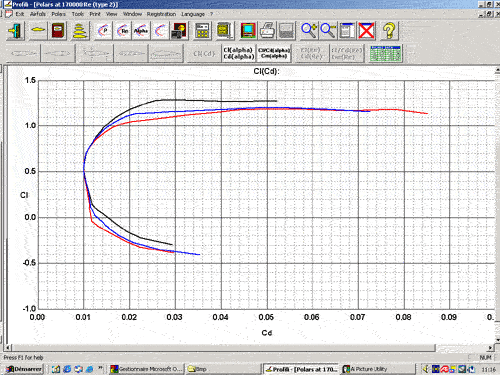

CL/CD : Cf. vue 6
La ligne bleue correspond au profil hybride, la noire au SD7037 et la rouge au MH32
 |

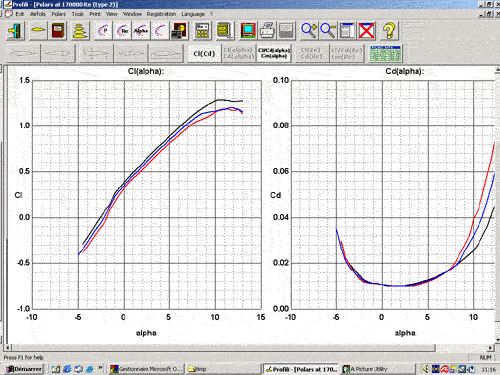

CL(alfa),CD(alfa) : Cf. vue 7
 |
Cl/Cd (alfa),Cm (alfa) :Cf vue 8
 |
Si vous préférez une présentation chiffrée des polaires, il est possible de les sauvée sous la forme d’un tableau au format HTML.
De ces polaires, je peux déduire notamment que les 3 profils ont une finesse max (Cl=0.7),et un taux de chute mini (Cl=0.85) similaires et au mêmes angles d’attaque, que le décrochage survient au même moment et que la variation du Cm est parallèle pour les 3 profils.
Il semble donc que ces profils peuvent effectivement être combinés avec bonheur en concervant une voilure homogène.
Oui mais ? ! Et si on utilise les volets ?
Là encore Profili V2 dispose d’un outil très pratique. Il est en effet possible de modifier un profil à fin de pouvoir calculer l’effet des volets.
Je décide donc d’équiper les 3 profils qui nous concernent aujourd’hui d’un volet à 23% de la corde et de braquer ce volet à –3°,0° et +5°

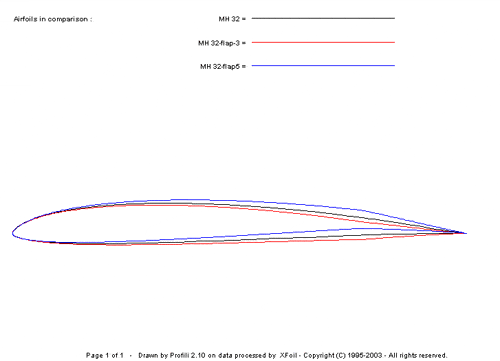

Cf. vue 9 et 10
 |
 |
Les polaires sont ensuite calculée pour comparer les 3 profils et s’assurer qu’il n’y ai pas d’incompatibilité.

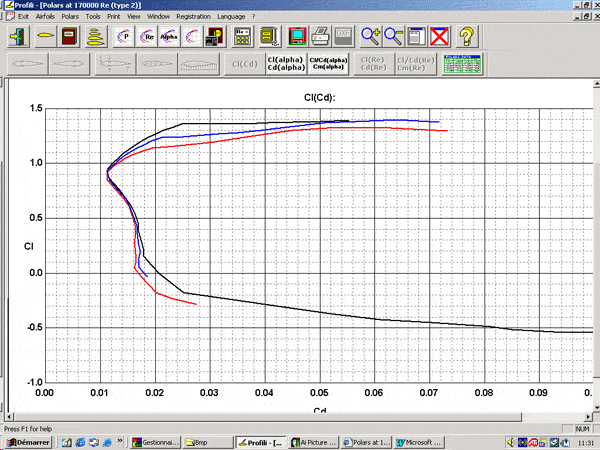

Cf. vue 11
 |

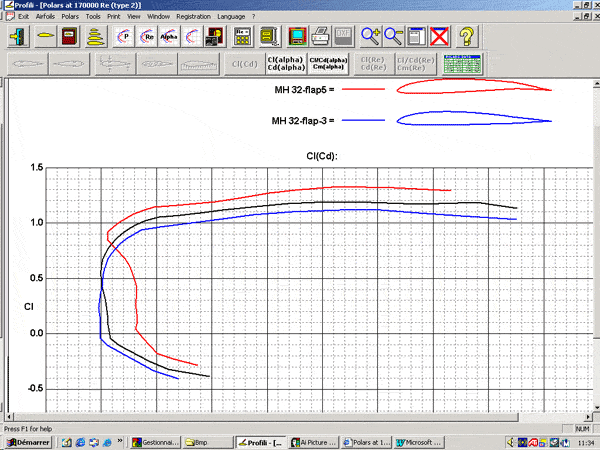

Cette fonction permet également d’établire une base pour les réglages des volets en étudiant les variations de la polaire au différents braquages de volets.
Cf. vue 12
 |
Exemple2 :
Amateur de combat à la pente, j’ai l’intention de construire un aile capable de rivaliser avec les Zagis des copains. Pour le profil, mon choix c’est porté sur le Sipkill1.7/10.

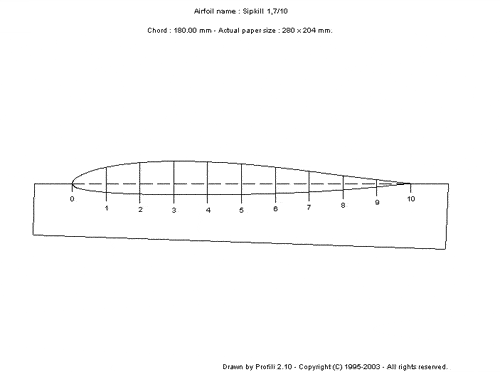

La particularité de cette aile est qu’elle est dotée d’un vrillage relativement important de –2° ainsi que d’une flèche et d’un effilement important. L’emplanture mesure ainsi 350mm et le saumon 180mm.

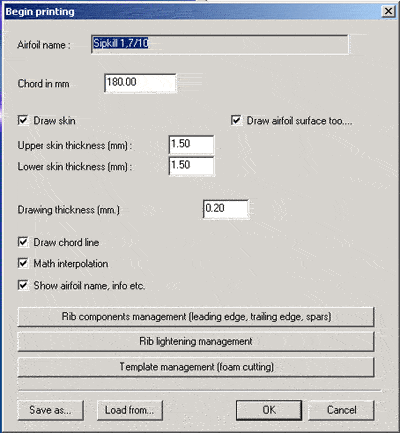

Pour l’exercice, les gabarits prendront également en compte d’éventuelles coffrages.

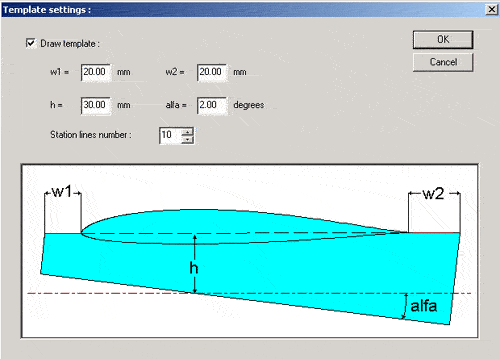

Cf. vues 13,14,15
 |
 |
 |

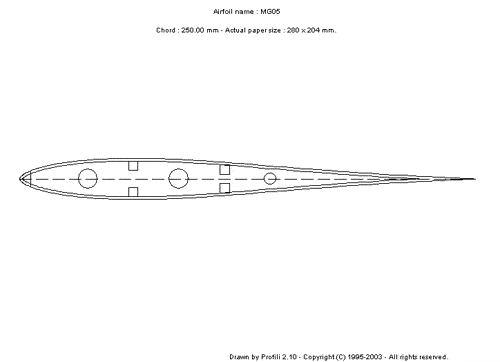

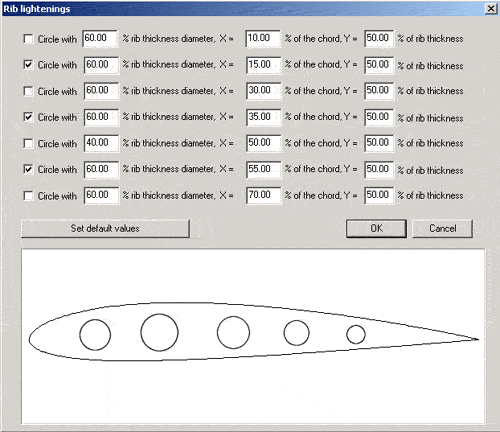

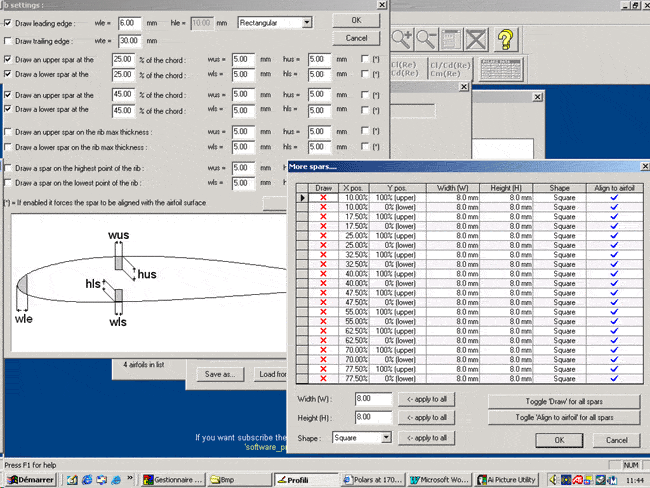

Pour le dessin de nervures, Profili V2 permet l’adjonction de multiples longerons, le choix entre différentes formes de bord d’attaque et de bord de fuite, l’ajourage des nervures à l’endroit de votre choix et l’interpolation des nervures pour une aile rectangulaire ou elliptique Cf. vues 16,17 et 18
 |
 |
 |
Les nervures et les gabarits créés avec Profili V2 peuvent ensuite être imprimés ou sauvés au format DXF et importés dans un logiciel de DAO ou FAO à fin d’imprimer des plans ou d’usiner des nervures avec une machine CNC.
Conclusion :
Vous l’aurez compris, je suis emballé par ce nouvel outil et je tenais à vous faire partager mon enthousiasme.
Stefano Duranti nous a pondu là un sofware vraiment extraordinaire et je tiens à l’en remercier d’autant que son travail est presque bénévole puisque ProfiliV2 est disponible en Freeware pour la version de base et au prix de quelques Euros pour la version full options (+-5 EUR si vous downloadez vous-même ou 15 EUR pour le CD ).
Bien sur l’outil reste perfectible et il serait par exemple intéressant de pouvoir éditer des polaires à Re variable afin de se rapprocher au maximum des conditions de vol de nos modèles. Peut-être cette fonction fera-t-elle l’objet d’un upgrade du logiciel ?
En attendant, je ne peux que vous encourager à écrire à Stefano ou à consulter sont site si vous désiriez de plus amples informations.
http://members.lycos.co.uk/profili2/
